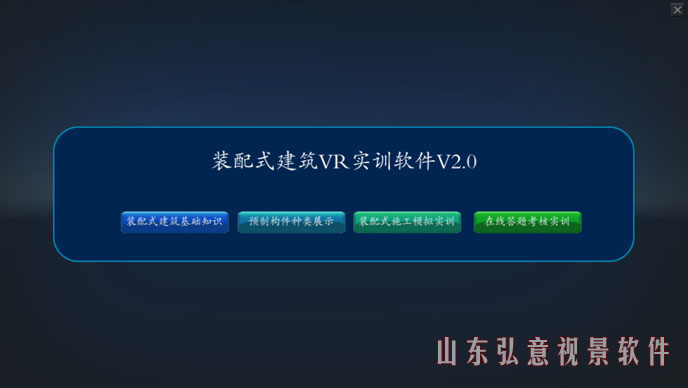

軟件主界面
|
 |
軟件名稱： |
裝配式建筑VR實訓軟件V2.0 |
產品型號： |
HYSJ-JZZP03 |
開發目的： |
“看一百遍不如實際動手做一遍”這句話放在教學中尤為合適。弘意視景開發的裝配式建筑VR實訓軟件可以讓學生在虛擬的實驗環境中，根據實際情況，自我控制實驗過程，作為實驗室現場實驗教學的重要補充和擴展，以實現虛實結合、相互補充。
同時，不同專業學生還可以在傳統實驗教學內容之外，開展與本專業相關的創新性、探索性實驗研究，充分激發學習熱情、提高學習效率，更有利于發散思維、創造性思維的培養，提高學生解決實際問題的能力。
系統以真實裝配化工程案例場景作為實訓環境，讓學生從對裝配式建筑認知及優缺點、預制構件種類展示、裝配式建筑施工模擬實訓，包括豎向構件吊裝與支撐，疊合板吊裝、樓梯安裝等實訓內容，全程由學生自主操作。
|
軟件版本: |
PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上 |
WebGL版：無需安裝插件，利用360極速瀏覽器、Firefox瀏覽器、UC瀏覽器輸入網址即可。
客戶端電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存3G以上，硬盤存儲容量100G以上 |
| VR眼鏡版：需要VR眼鏡一套，推薦為HTC VIVE PRO;PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5 4590以上，內存8G以上，顯卡NVIDIA1060顯存4G以上，硬盤存儲容量100G以上，視頻輸出：HDMI1.3,3個USB3，1個USR2.0. |
| Android版：高端配置 |
軟件模塊: |
一）裝配式建筑基礎知識；
該部分主要讓學生了解裝配式建筑知識，系統以文字、圖片形式展示，預留后期調整接口，老師可隨時調整該部分內容。

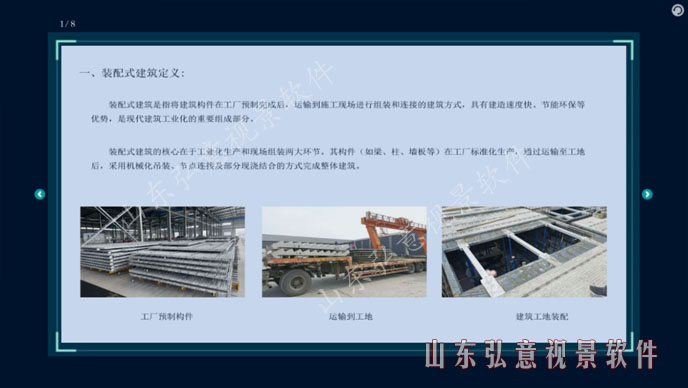

1）裝配式建筑定義；
2）裝配式建筑類型；
3）裝配式建筑優點；
4）裝配式建筑缺點；
5）裝配式建筑適用場景；

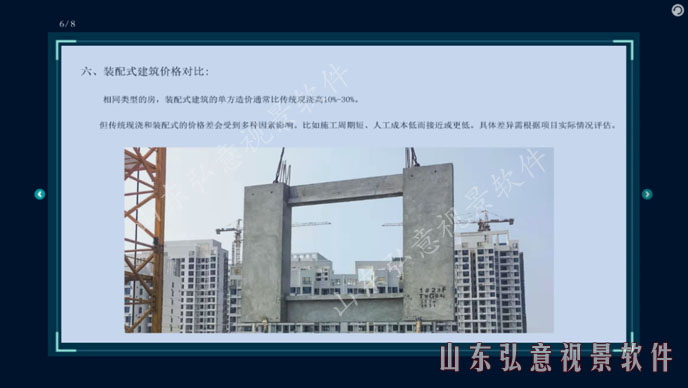

6）裝配式建筑價格對比；
7）裝配式建筑施工過程；
8）裝配式建筑經典案例；
二）預制構件種類展示；

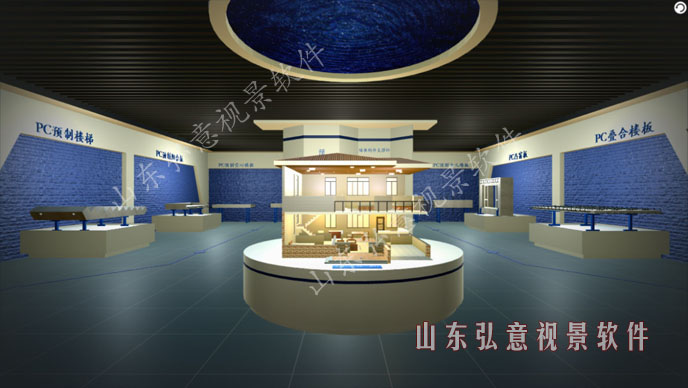

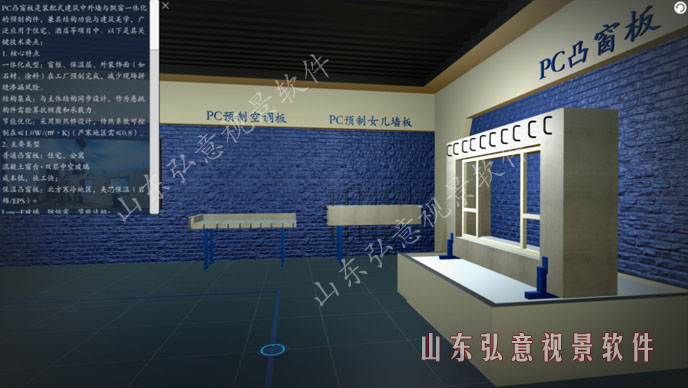

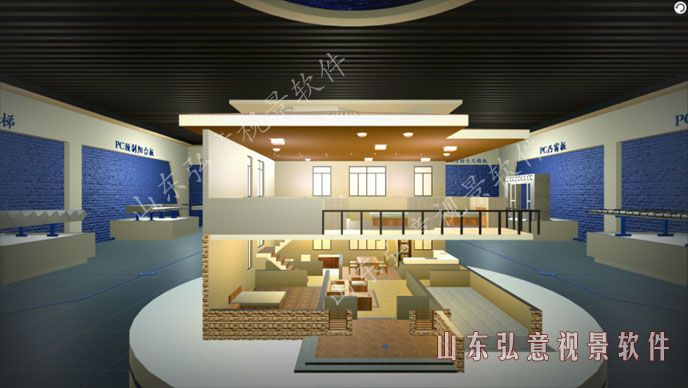

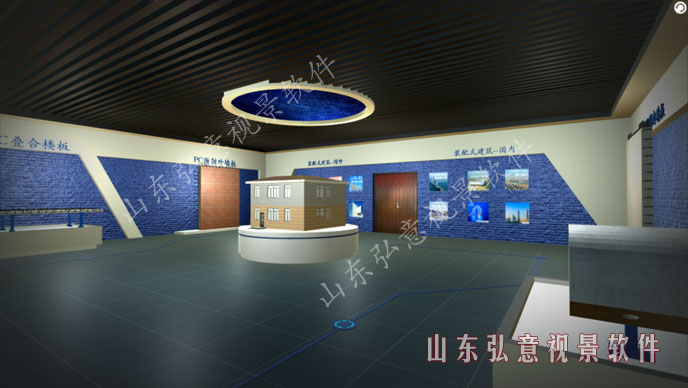

以展廳形廳展示建筑預制構件種類，以人視角在展廳內行走，鼠標點擊或拿起預制構件后，顯示構件信息說明；預制構件包括：
1）PC剪力墻板3D展示與說明；
2）PC凸窗板3D展示與說明；
3）PC空調板3D展示與說明；
4）PC女兒墻板3D展示與說明；
5）PC樓梯3D展示與說明；
6）PC陽臺板3D展示與說明；
7）PC疊合樓板3D展示與說明；
8）PC預制梁3D展示與說明；
9）PC預制柱3D展示與說明；
三）裝配式建筑施工模擬實訓；
1）專用的運輸車輛，將預制構件運至施工現場。構件堆放，要保證場地平整硬化，同時構件應該按照相應的型號分類碼擺放，水平構件應該不平放置，層與層之間還要墊平，上下對齊，豎向構件就是豎向放置；
2）在樓板上放出預制墻體200毫米控制線；
3）采用專用鋼筋定位卡具；
4）測量高度并鋪設座漿料；

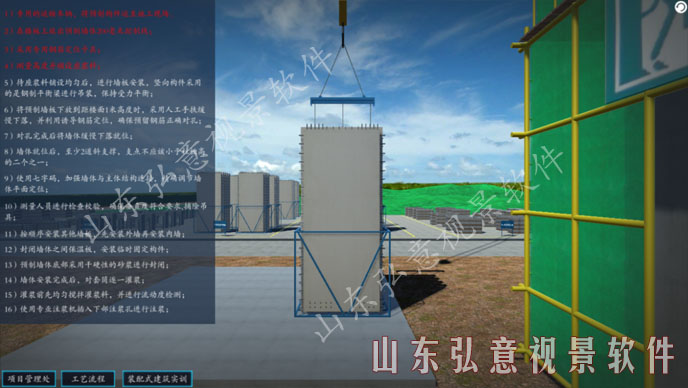

5）待座漿料鋪設均勻后，進行墻板安裝，豎向構件采用的是鋼制平衡梁進行吊裝，保持受力平衡；
6）將預制墻板下放到距樓面1米高度時，采用人工手扶緩慢下落，并利用誘導鋼筋定位，確保預留鋼筋正確對孔；
7）對孔完成后將墻體緩慢下落就位；
8）墻體就位后，至少2道斜支撐，支點不應該小于柱板高的二個之一；
9）使用七字碼，加強墻體與主體結構連接，精確調節墻體平面定位；
10）測量人員進行檢查校驗，確保垂直度符合要求,摘除吊具；
11）按順序安裝其他墻板，先安裝外墻再安裝內墻；
12）封閉墻體之間保溫板，安裝臨時固定構件；

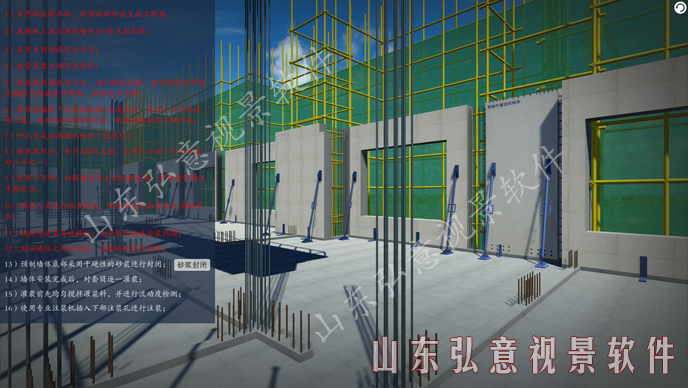

13）預制墻體底部采用干硬性的砂漿進行封閉；
14）墻體安裝完成后，對套筒逐一灌漿；
15）灌漿前先均勻攪拌灌漿料，并進行流動度檢測；

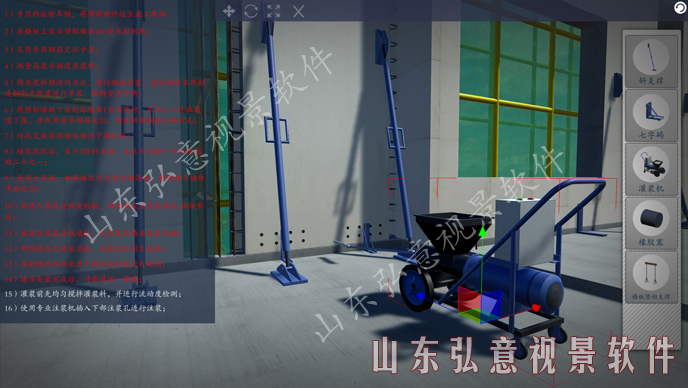

16）使用專業注漿機插入下部注漿孔進行注漿；
17）保留一注漿孔，封堵其他下部注漿孔,插入漿槍，打開閥門，開始注漿；
18）待漿料呈柱狀從上部出漿孔流出時，用橡膠塞封堵,，抽出流漿槍,將剩余的漿孔封堵；
19）灌漿完成后，進行漿料清理；
20）現澆部分鋼筋綁扎及支模，墻體裝配過程中，穿插現澆部分核心筒部位的鋼筋綁扎及鋁模安裝，進行澆筑混凝土；
21）墻體安裝的同時對疊合梁、疊合樓板的獨立支撐進行定位放線，并安裝豎向支撐及木工字梁；

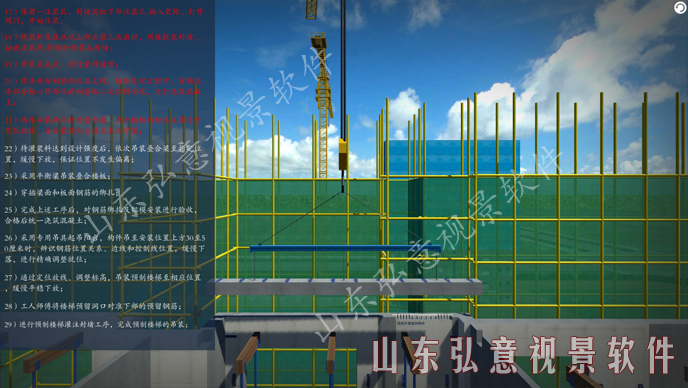

22）待灌漿料達到設計強度后，依次吊裝疊合梁至指定位置，緩慢下放，保證位置不發生偏離；
23）采用平衡梁吊裝疊合樓板；
24）穿插梁面和板面鋼筋的綁扎；
25）完成上述工序后，對鋼筋綁扎及鋁模安裝進行驗收，合格后統一澆筑混凝土；
26）采用專用吊具起吊陽臺，構件吊至安裝位置上方30至50厘米時，辨識鋼筋位置關系、邊線和控制線位置，緩慢下落，進行精確調整就位；
27）通過定位放線、調整標高，吊裝預制樓梯至相應位置，緩慢平穩下放；
28）工人師傅將樓梯預留洞口對準下部的預留鋼筋；
29）進行預制樓梯灌注封堵工序，完成預制樓梯的吊裝；
四）在線答題考核實訓；
1）裝配式建筑知識在線答題評測，軟件共設置50道裝配式建筑相關考題，隨機抽取20道學生進行答題實訓，最后軟件自動統計學生考核得分；

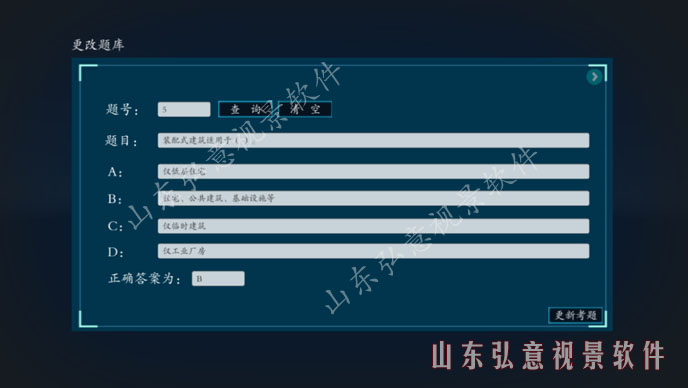

2）教師后臺管理，老師以管理員身份登錄系統，后臺可以對學生權限進行管理，可以添加用戶、刪除用戶、更改用戶權限等。

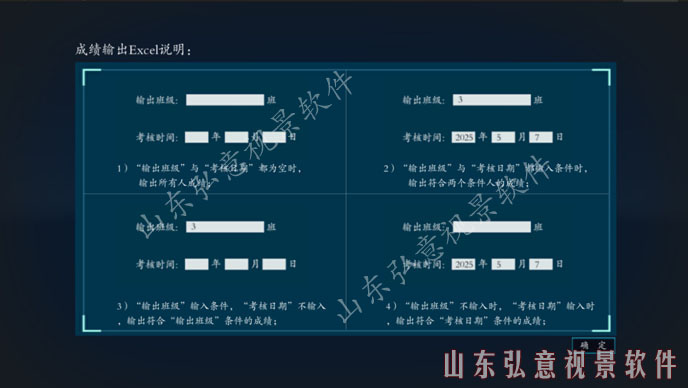

3）成績后臺管理，老師以管理員身份登陸系統，后臺可以對學生成績統一管理，可以查詢個人成績，同時也可以以班或日期為單位將整個班級的成績導出Excel表中，以便老師對學生成績管理。
|
面向院校專業: |
土木工程專業，建筑施工行業等。 |
軟件產品價格（不含硬件）： |
| 版本 |
運行環境 |
特點 |
價格 |
| PC版本 |
CPU:[email protected]，內存：4G，顯存：獨顯：4G |
無節點限制，可多人使用 |
微信咨詢 |
| HTC VR版 |
HTC VR眼鏡+VR專用電腦配置 |
沉浸感強，立體顯示，身臨其境感覺 |
微信咨詢 |
| Webgl版 |
CPU:[email protected]，內存：4G，顯存：獨顯：4G |
無需插件，瀏覽器輸入網址即可 |
微信咨詢） |
| 3D立體 |
主動立體或被動立體環境 |
大屏幕立體顯示，沉浸感強，可多人觀看 |
微信咨詢 |
|
咨詢電話：18610429090（微信）或13053378328 |
裝配式建筑VR實訓軟件特點 |
| 1)用戶登錄管理：記錄登錄學生的姓名，以便老師后臺統計學生實訓結果。 |
 |
一、裝配式建筑基礎知識 |
| 2)該部分主要讓學生了解裝配式建筑知識，系統以文字、圖片形式展示，預留后期調整接口，老師可隨時調整該部分內容。 |
|
|
| 二、預制構件種類展示 |
| 3)以展廳形廳展示建筑預制構件種類，以人視角在展廳內行走，鼠標點擊或拿起預制構件后，顯示構件信息說明；預制構件包括： |
|
|
|
| 三、裝配式建筑施工模擬實訓---學生自主操作實訓 |
| 4)該部分為學生自主實訓模塊，可模擬裝配式建筑的豎向構件吊裝（柱、墻體）、疊合板吊裝、套筒灌漿、現澆連接施工（鋼筋綁扎、支模、混凝土等）等節點實訓，根據真實案例工程圖紙為參考內容，分解工作流程，制作實訓內容，如套筒灌漿實訓內容包括灌漿料制作操作、灌漿料流動性檢測操作、試塊制作、套筒灌漿操作等內容。 |

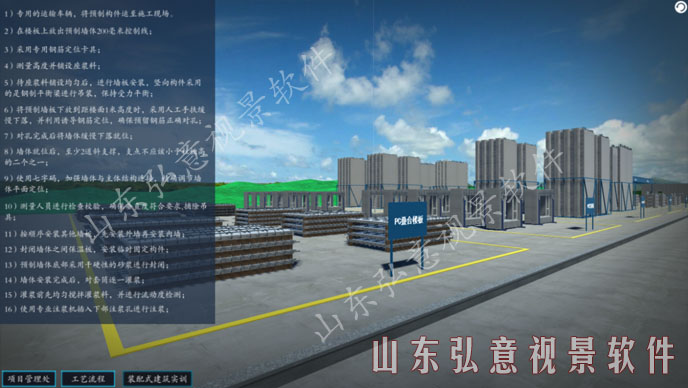

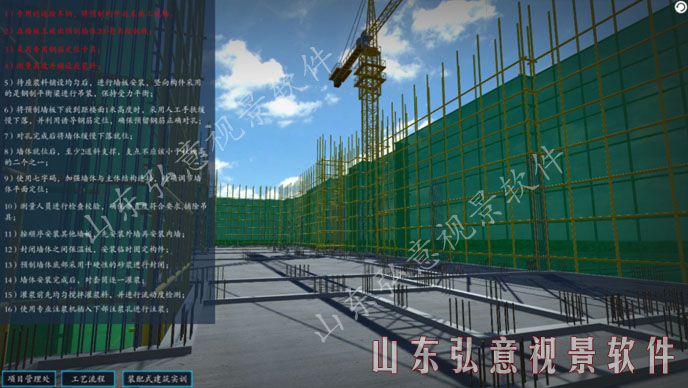

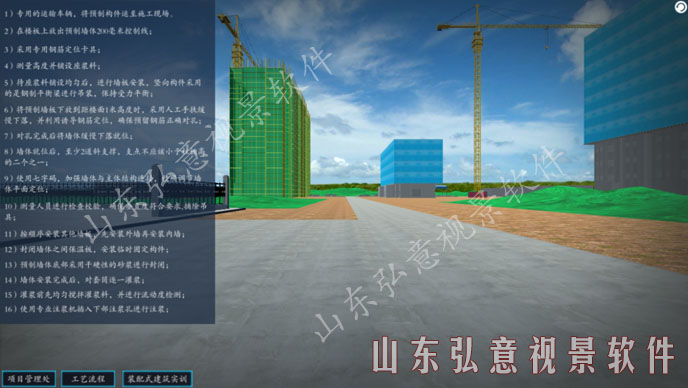

裝配式建筑施工場地漫游
|

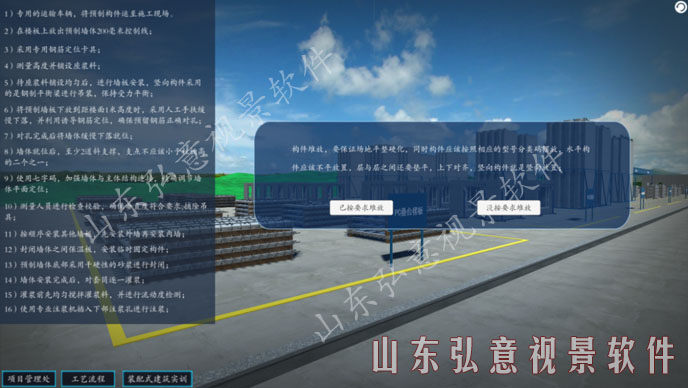

構件分類碼擺放
|
|

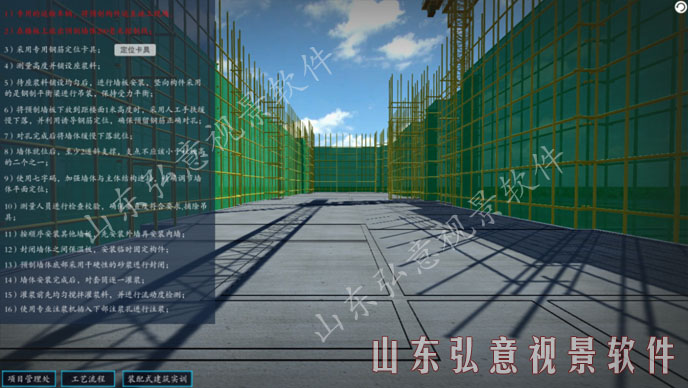

鋼筋定位卡具
|
鋪設座漿料
|

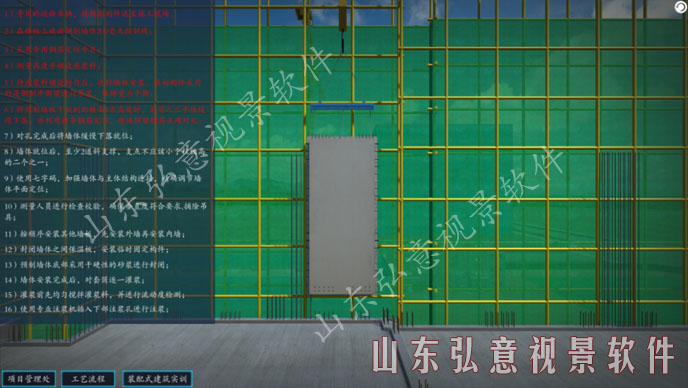

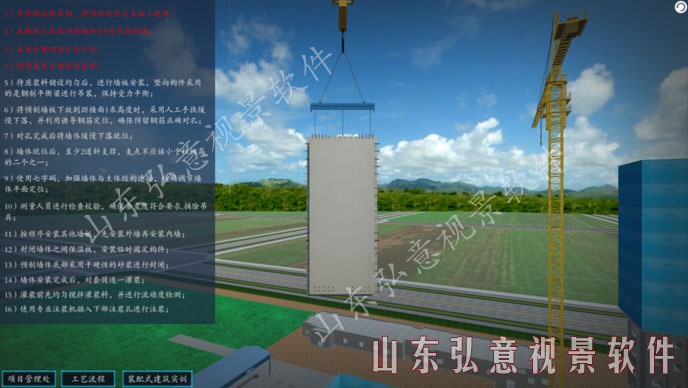

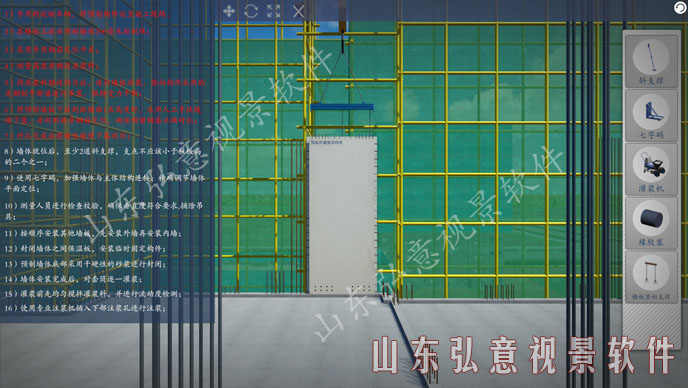

預制墻體安裝實訓
|
|
|
|

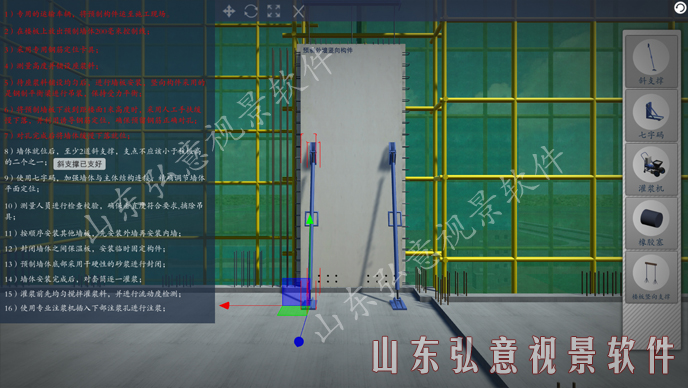

安裝至少2道斜支撐
|
 |

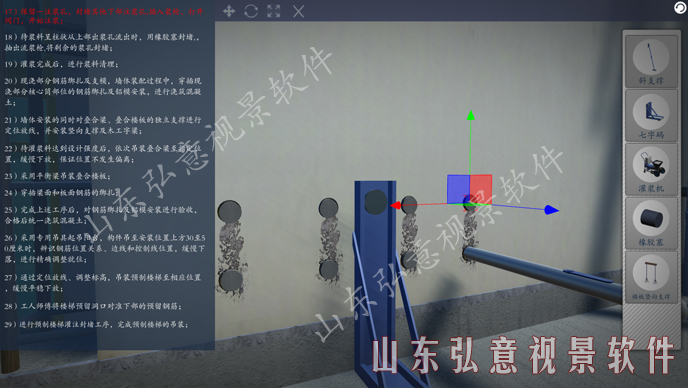

對套筒逐一灌漿
|
漿料呈柱狀從上部出漿孔流出時，用橡膠塞封堵
|

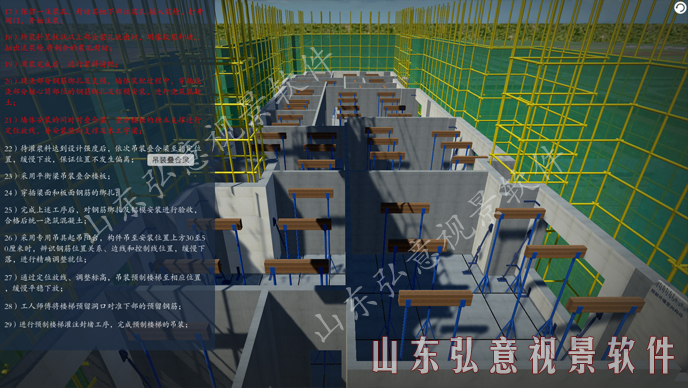

安裝豎向支撐及木工字梁
|
吊裝疊合梁至指定位置
|

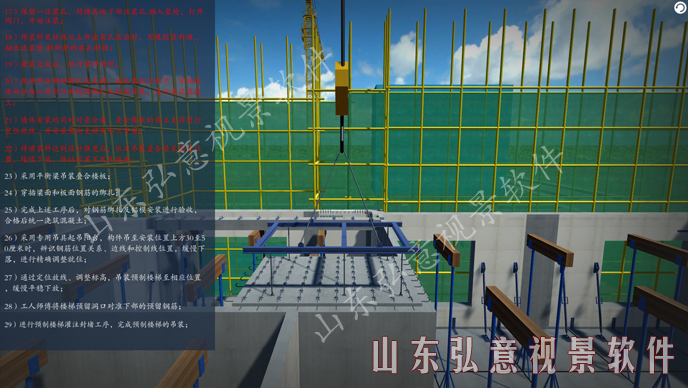

采用平衡梁吊裝疊合樓板
|

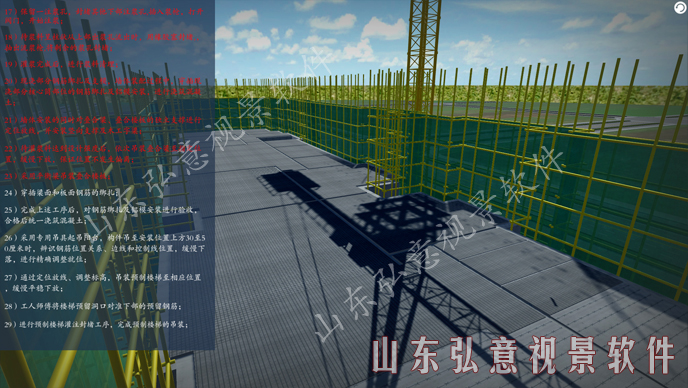

穿插梁面和板面鋼筋的綁扎
|

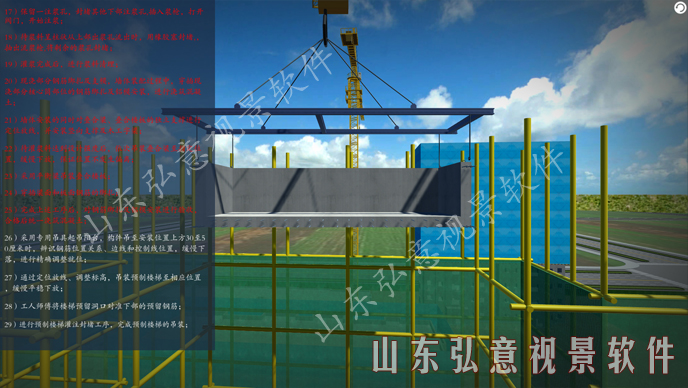

采用專用吊具起吊陽臺
|

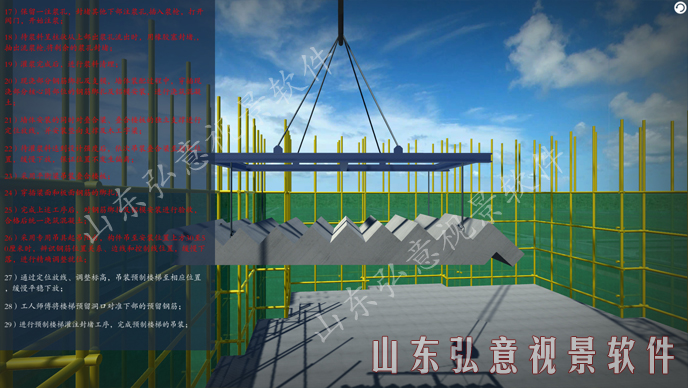

吊裝預制樓梯至相應位置
|
四、在線答題考核實訓 |

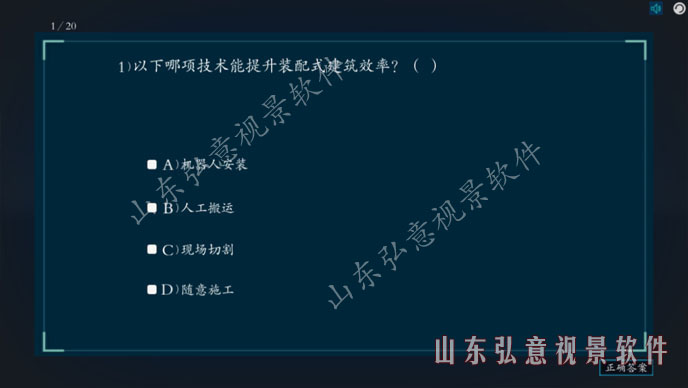

| 5)裝配式建筑知識在線答題評測，軟件共設置50道裝配式建筑相關考題，隨機抽取20道學生進行答題實訓，最后軟件自動統計學生考核得分； |
|
| 6)教師后臺管理，老師以管理員身份登陸系統，后臺可以對學生權限進行管理，可以添加用戶、刪除用戶、更改用戶權限等。 |
 |
| 7)成績后臺管理，老師以管理員身份登陸系統，后臺可以對學生成績統一管理，可以查詢個人成績，同時也可以以班或日期為單位將整個班級的成績導出Excel表中，以便老師對學生成績管理。 |
|
