軟件名稱：

繼電保護技術虛擬仿真VR實訓軟件V2.0

產品型號：

HYSJ-R1

實驗?zāi)康模?nbsp;

利用虛擬現實VR技術為電氣工程相關專業學生提供三維高仿真、交互式、全程參與互動式、身臨其境的繼電保護技術技術學習環境。讓學生能過軟件自主實操和自主模擬實驗設計，并產生相應的結果。讓學生通過三維可視化方式掌握繼電保護原理、線路測控及保護柜認知、繼電保護仿真實驗、繼保在線答題評測等相關基礎知識。開展VR實訓拓展新途徑，提高學生工程設計與創新能力，提升專業人才的培養質量和培養水平。

實訓標準:

以學員的知識目標培養為主，提供繼電保護原理、線路測控及保護柜認知、繼電保護仿真實驗等內容。VR實訓不受場地、設備等限制，僅大于3*3米的實驗室即可，顛覆了原有枯燥死板的教學培訓模式。

軟件版本:

PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上

WebGL版：無需安裝插件，利用360極速瀏覽器、firefox瀏覽器、UC瀏覽器輸入網址即可。

客戶端電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤存儲容量100G以上

VR眼鏡版：需要VR眼鏡一套，推薦為HTC VR pro版眼鏡;PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5 4590以上，內存8G以上，顯卡NVIDIA1060顯存4G以上，硬盤存儲容量100G以上，視頻輸出：HDMI1.3,3個USB3.0，1個USR2.0.

Android版：中端手機配置

軟件包括內容:

一、繼電保護原理及構成；

1.1）繼電保護基本原理；

1.2）二次回路識圖；

1.3）故障錄波分析案例；

二、電氣設備認知；

1）中控室結構認知；
2）高壓配電室結構；
3）低壓配電室結構；
4）變電站運維工具；
5）干式變壓器；
6）油浸式變壓器；
7）高壓六氟化硫斷路器；
8）高壓多油斷路器；
9）高壓真空斷路器；
10）低壓隔離開關塔；
11）高壓隔離開關；
12）干式電流互感器；
13）澆注電流互感器；
14）油浸式電流互感器；
15）氣體絕緣電流互感器；
16）干式電壓互感器；
17）澆注電壓互感器；
18）油浸式電壓互感器；
19）電容式電流互感器；
20）直擊避雷針；
21）優化避雷針；
22）提前預放電避雷針；
23）10kV避雷器；
24）35kV避雷器；
25）110kV避雷器；
26）220kV避雷器；
27）特殊型避雷器；
28）電容器組；
29）高壓配電柜；
30）電容器組；
31）繼電保護測試儀；
32）微機保護裝置；
三、繼電保護仿真實驗；

3.1）兩相短路故障實驗；

3.2）三相短路故障實驗；

3.3）單相接地短路故障實驗；

3.4）兩相接地短路故障實驗；

3.5）主變差動速斷保護實驗；

3.6）線路差動保護實驗；

3.7）三段式過電流保護實驗；

3.8）低壓過流保護實驗；

3.9）帶過渡電阻故障實驗；

3.10）斷相故障保護實驗；

3.11）反向故障保護實驗；

3.12）跨線故障保護實驗；

3.13）斷線故障保護實驗；

3.14）三相過負荷保護實驗；

3.15）10kV過頻保護實驗；

3.16）10kV防孤島保護實驗；

四、繼保在線答題評測；

4.1）學生信息登錄；

4.2）在線答題考核；

4.3）教師后臺管理；

4.4）學生成績輸出；

實驗實訓流程:

1）學習繼電保護原理知識；
2）故障錄波圖分析實例；
3）30多種電氣設備認知；
4）真實實驗環境模擬；
5）16種繼電保護實驗操作；
6）實驗保護裝置自主接線；
7）微機保護裝置輸入保護定值及速斷時間；
8）繼電保護測試儀輸入實驗參數；
9）根據實驗參數與定值，系統輸出結果（正常工況或保護有動作斷開）；
10）查看實驗故障錄波圖；
11）輸出每次實驗報告；
12）在線答題評測考核實訓；
13）老師分?jǐn)?shù)后臺管理；

繼電保護技術虛擬仿真VR實訓軟件功能簡介

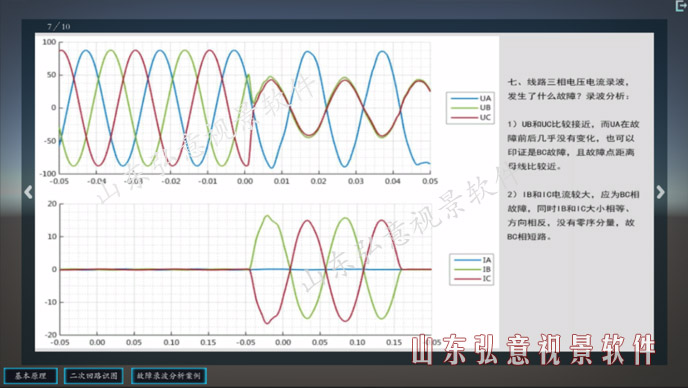

一、軟件包括繼電保護原理，讓學生自主學習繼電保護相關知識，繼電保護基本原理、二次回路識圖、故障錄波分析案例。

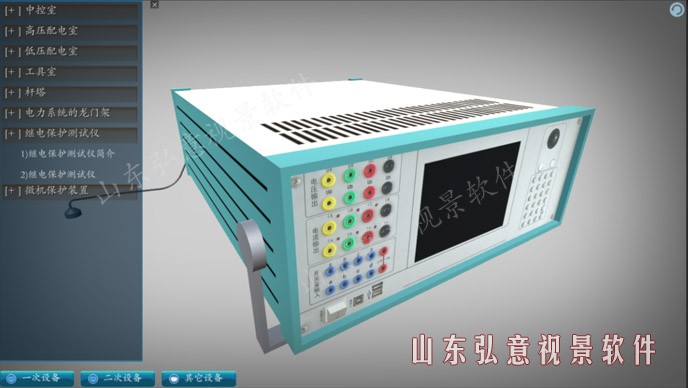

二、軟件包括電氣設備認知學習，將氣設備做成三維模型，學生可以720度旋轉模型，可以對設備進行放大、縮小操作。具體設備包括：1）中控室結構；2）高壓配電室結構；3）低壓配電室結構；4）變電站運維工具；5）干式變壓器；6）油浸式變壓器；7）高壓六氟化硫斷路器；8）高壓多油斷路器；9）高壓真空斷路器；10）低壓隔離開關塔；11）高壓隔離開關；12）干式電流互感器；13）澆注電流互感器；14）油浸式電流互感器；15）氣體絕緣電流互感器；16）干式電壓互感器；17）澆注電壓互感器；18）油浸式電壓互感器；19）電容式電流互感器；20）直擊避雷針；21）優化避雷針；22）提前預放電避雷針；23）10kV避雷器；24）35kV避雷器；25）110kV避雷器；26）220kV避雷器；27）特殊型避雷器；28）電容器組；29）高壓配電柜；30）電容器組；31）繼電保護測試儀；32）微機保護裝置；

繼電保護VR

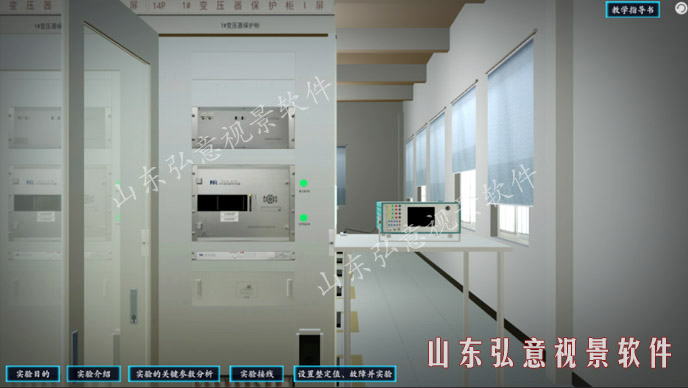

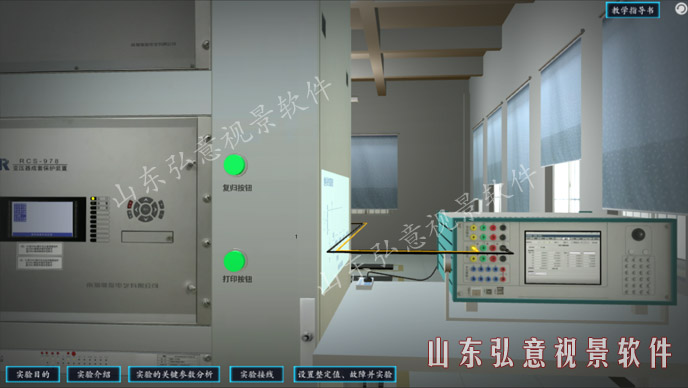

三、進入繼電保護仿真實驗?zāi)K，學員可以通過鼠標控制視角在場景中任意漫游、放大、縮小，學員可根據需求整定各保護元件定值、設定故障條件，并進行仿真實驗。利用繼電保護仿真教學系統，可以進行繼電保護仿真實驗，真實模擬真實繼電保護設備的特性，根據給定條件真實再現繼電保護設備動作情況。同時系統提供實驗指導書、系統接線圖等相關資料，通過展示設備結構、接線效果，讓學員了解任務內容和場景，掌握實操方法和結果演示。

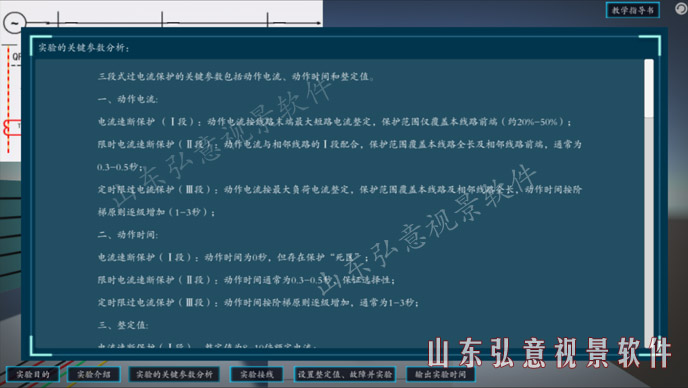

四、軟件具備實驗原理介紹：要求每個教學項目均有實驗原理介紹，對繼電保護實驗涉及的理論知識進行梳理和總結，包含實驗?zāi)康摹?shí)驗介紹、實驗的關鍵參數分析等，同時提供相應的示圖，要求內容精煉，重點突出，切合繼電保護教學大綱要求，從而加強學員對實驗原理的掌握。

五、軟件具備虛擬仿真實驗操作：軟件具備兩相短路故障實驗、三相短路故障實驗、單相接地短路故障實驗、兩相接地短路故障實驗、主變差動速斷保護實驗、線路差動保護實驗、三段式過電流保護實驗、低壓過流保護實驗、帶過渡電阻故障實驗、斷相故障保護實驗、反向故障保護實驗、跨線故障保護實驗、斷線故障保護實驗、三相過負荷保護實驗、10kV過頻保護實驗、10kV防孤島保護實驗，16種實驗，學生在實驗原理介紹界面了解到實驗?zāi)康?、原理說明和實驗接線后。根據所學理論，進行虛擬仿真實驗操作驗證。

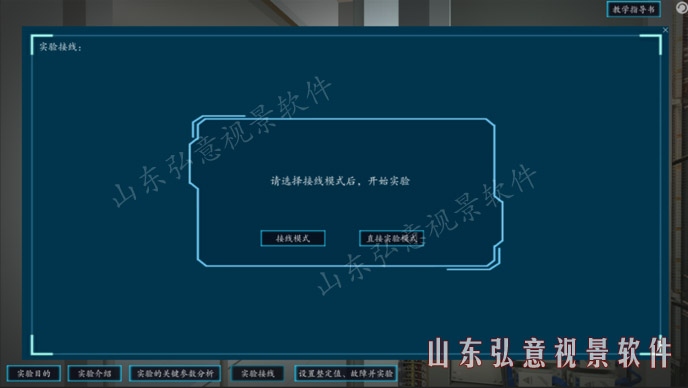

六、繼電保護仿真實驗根據難易程度分為2種模式：接線模式和直接實驗?zāi)Ｊ?/font>。

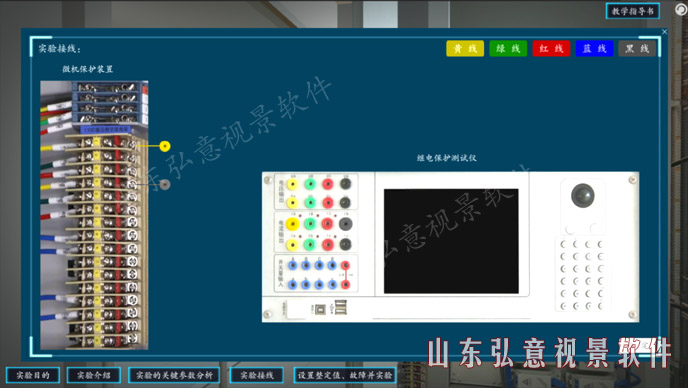

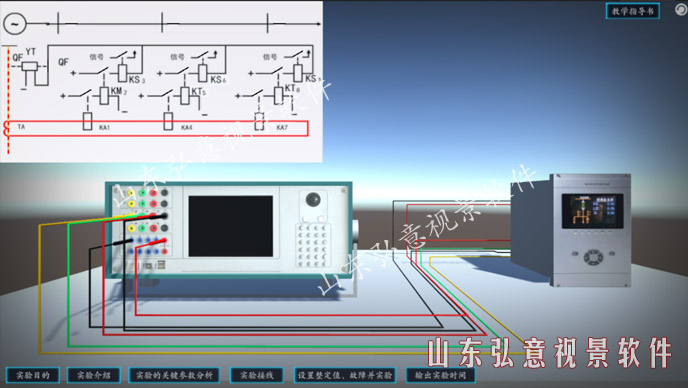

七、軟件具備接線模式：要求在接線模式下，元器件在場景圖中擺放完畢，系統提供原理圖，根據原理圖將元器件之間的線路進行連接，檢查正確之后，進行直接實驗階段。要求接線既可以在2D場景中進行。

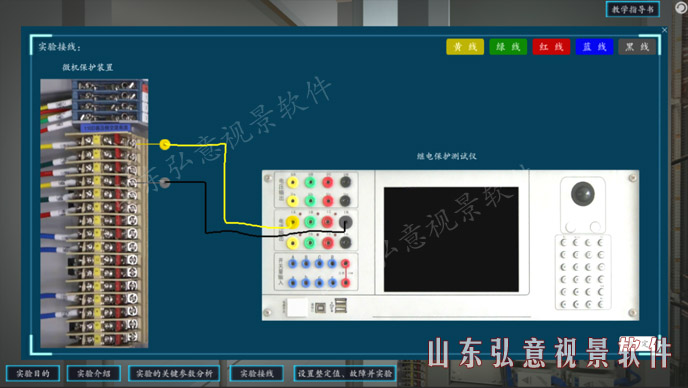

八、在2D場景中，設備的部分細節被隱藏，學生可以用鼠標進行自主設備間接線，系統自動驗證接線正確性，讓學員對線路原理有整體了解。

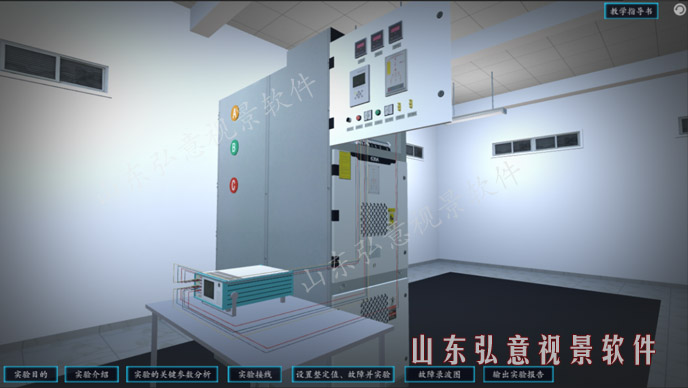

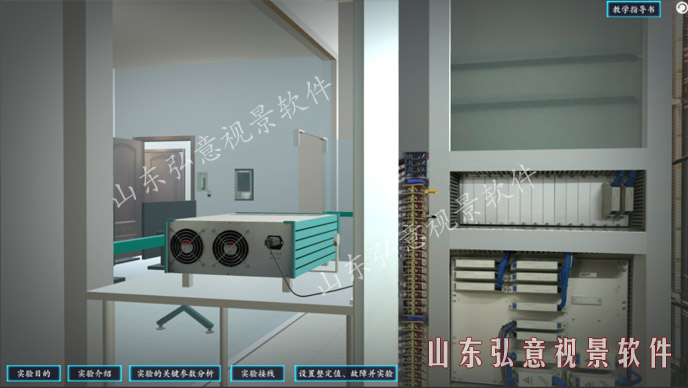

九、3D場景中展示根據元器件實物建立的完整場景，反映繼電保護現場真實的接線方式。要求接線時，準確對接元器件的接線端子，由學生自主進行走線，保持界面整潔美觀。

十、3D場景下，要求展示依據真實設備建模構造的發電機、斷路器、變壓器、GIS元件等3D設備布局，反映繼電保護現場真實的接線方式，讓學員了解實際現場的設備運行模式。

十一、直接實驗?zāi)Ｊ剑褐苯訉?shí)驗?zāi)Ｊ较?，省略了接線步驟，實驗元器件與線路均已經擺放和連接完畢，學員可開始繼電保護的實驗。

十二、實驗場景中是已經接線完畢的元器件，要求可清晰的反映一次側和二次側電路。要求一次側電路對三相線路做顏色區分，模擬真實三相線路。

十三、具備參數輸入面板：輸入面板中列舉的是學員在實驗過程中可以進行整定和調參的元器件。學員通過調節輸入面板中的各種數值、狀態或者開關，形成不同的輸入組合，觀察實驗現象。已做好整定而不可調整數值的元器件，在輸入面板中以灰色表示。

十四、具備輸出面板：輸出面板展示指示燈亮滅、各種繼電器開閉、電流和電壓表數值等輸出，要求實驗過程中時刻監控輸入面板的變化，通過后臺計算，然后將結果反應到輸出元器件的狀態變化，學員通過觀察實驗輸出，完成實驗報告。

十五、場景中的元器件與輸入面板或輸出面板進行對應，且鼠標點擊輸出面板對應設備時，場景設備高亮顯示，方便快速定位元器件。

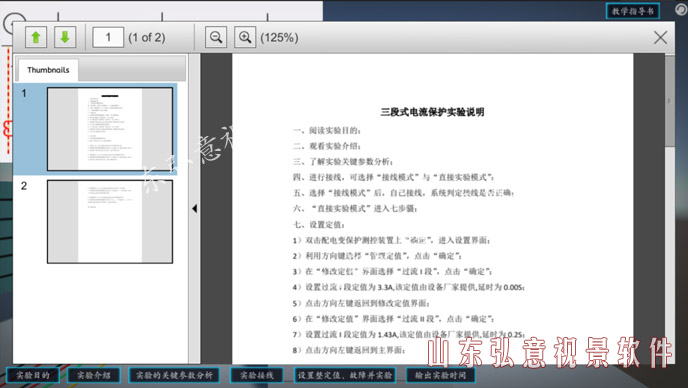

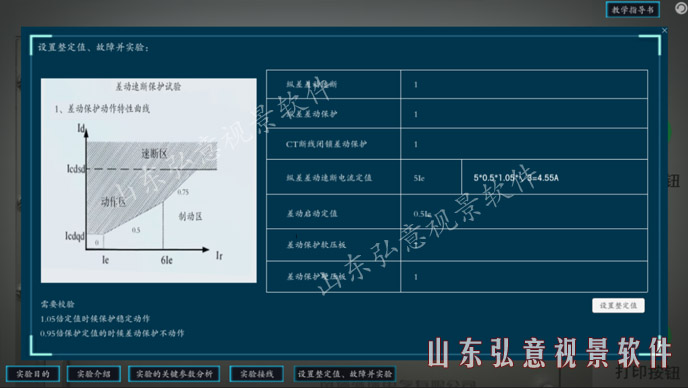

十六、軟件具備教學指導書顯示功能：要求在實驗介紹界面點擊“教學指導書”能夠彈出電子版當前實驗的教學指導書，內容包含實驗原理介紹、實驗步驟、課后思考題等，幫助夯實基礎，更好地完成教學。

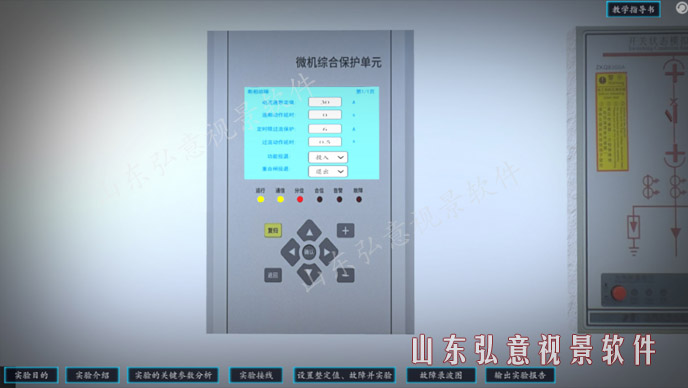

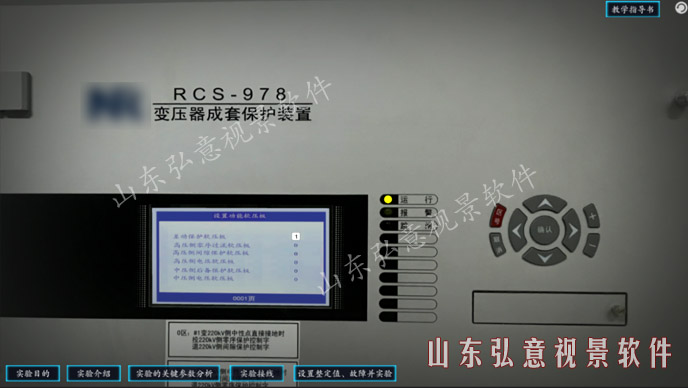

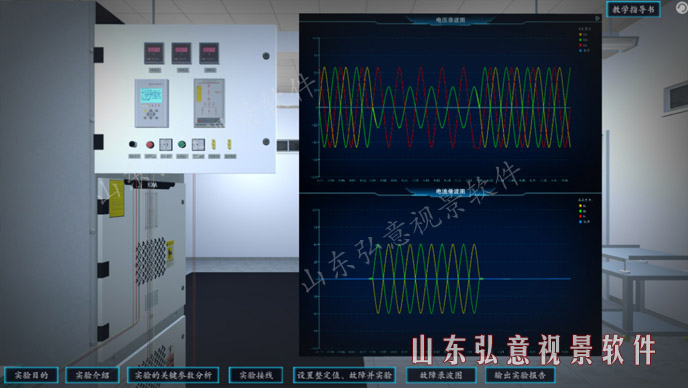

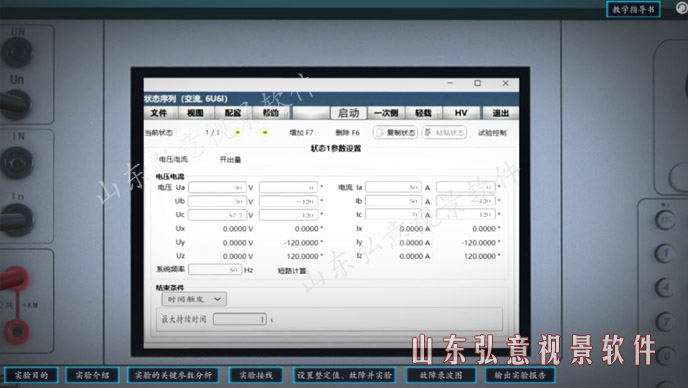

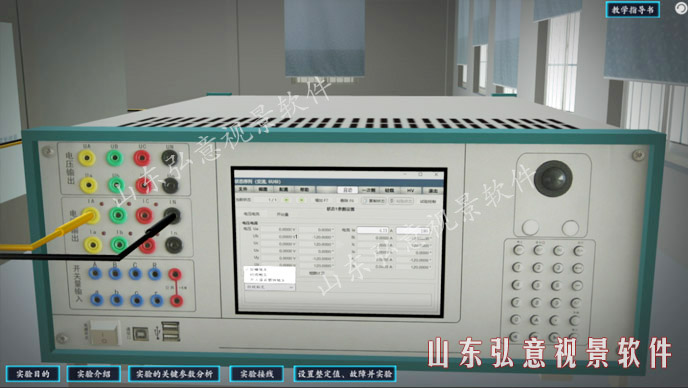

十七、當學生在微機保護裝置上設置保護定值后，在繼電保護測試儀輸入電流、電壓等參數后，點擊“運行”，微機保護裝置上會出現故障現象，并出現相對應的結果（正常工況或自動斷開電流回路），點擊“故障錄波圖”顯示故障的錄波圖。同時可輸出實驗報告。

繼電保護VR

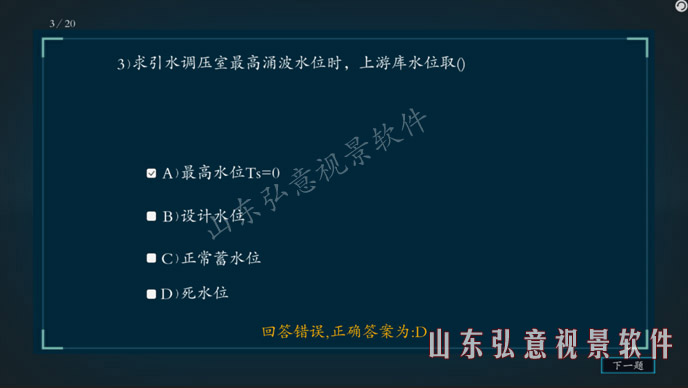

十八、每個實驗均設置在線答題評測，系統隨機抽取考題，評測對錯，給出正確答案，最終統計學生成績。

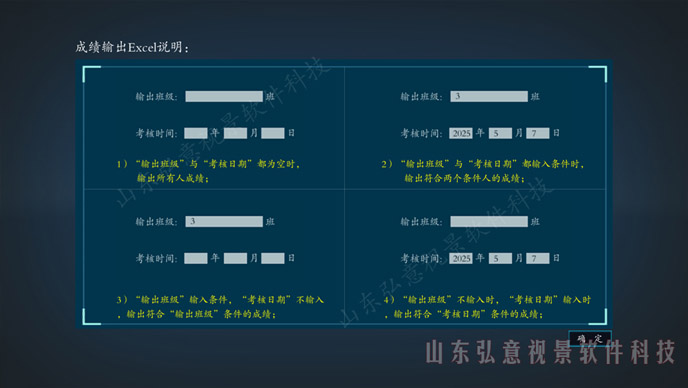

十九、成績后臺管理，教師以管理員身份登陸后臺，后臺可以對學生成績統一管理，可以查詢個人成績，同時也可以以班或日期為單位將整個班級的成績導出Excel表中，以便老師對學生成績管理。

面向院校專業:

環境工程專業，電力工程，資源循環科學與工程專業，熱能工程專業，電氣工程專業。

軟件產品價格：

版本	運行環境	特點	價格
PC版本	CPU:[email protected]，內存：4G，顯存：獨顯：4G	無節點限制，可多人使用	微信咨詢
HTC VR版	VR專用電腦配置	沉浸感強，立體顯示，身臨其境感覺	微信咨詢
Webgl版	CPU:[email protected]，內存：4G，顯存：獨顯：4G	無需插件，瀏覽器輸入網址即可	微信咨詢
3D立體	主動立體或被動立體環境	大屏幕立體顯示，沉浸感強，可多人觀看	電話面議
